Од термичког инжењеринга до каросерија рударских камиона: Зашто решавамо пукотине у завару кроз контролу напона

Када се каросерија рударског дампера за тешке услове рада поквари, пукотина ретко почиње у средини челичне плоче. Почиње од завареног шава - конкретно, у зони погођеној топлотом.

То није проблем рударења. То је металуршки проблем.

И то је проблем који решавамо више од једне деценије — не у рударству, већ у производним линијама оловног оксида, где су стрес на високим температурама и промене кристалне структуре свакодневна инжењерска реалност.

Превиђени основни узрок

За већину структуралних кварова у каросерији рударских камиона криве су преоптерећења или груби путеви. Али наша анализа неуспеха на терену говори другачију причу:пукотина почиње на ХАЗ, а не на тачки највећег механичког оптерећења.

Ово није нагађање. Долази из година рада у термотехници — дизајнирања опреме која се носи са циклусима стреса при високим температурама из дана у дан.

Нисмо почели као произвођач рударске опреме. Али разумемо шта се дешава са челиком под топлотом и стресом. И то разумевање сада покреће начин на који градимотешка каросерија рударских дампера.

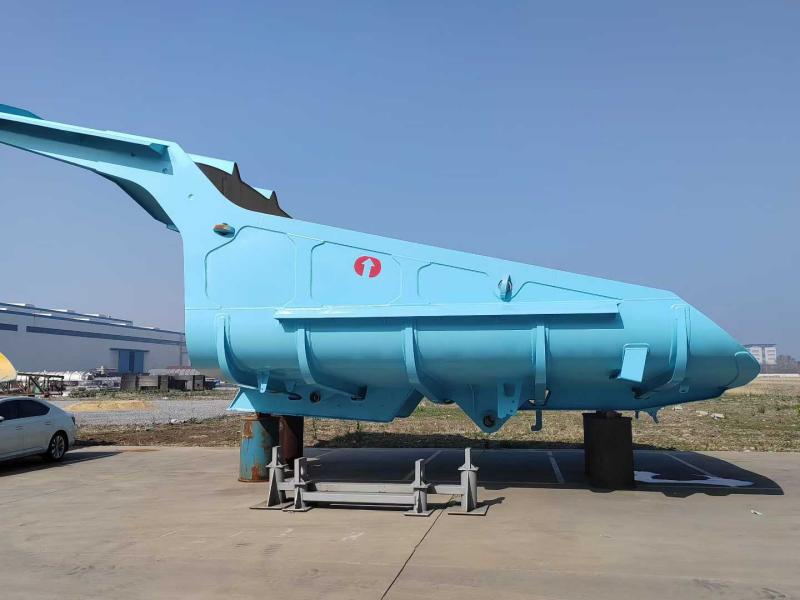

Једна линија производа: каросерије камиона класе 50–100 тона

Тренутно производимо тешке рударске каросерије за камионеРудски камиони од 50 до 100 тона са механичким погоном, који покрива главне платформе шасије укључујући Цатерпиллар, Коматсу, БелАЗ и КСЦМГ.

Кључне спецификације:

• Подна плоча: 16–20 мм НМ450 + 10 мм хабајући слој
• Бочна плоча: 10–12 мм НМ400
• Капацитет гомиле (САЕ 2:1): 35–45 кубних метара
• Висина утовара: оптимизована за пад хидрауличног багера од 5–6 м

За разлику од традиционалних правоугаоних тела са равним дном, наш дизајн користи абез капије, лопатичан профилса непрекидно закривљеним подом.

Зашто? Пошто конвенционални равни подови задржавају3–5 тона лепљивог материјала по циклусу— а то је три до пет тона изгубљеног терета, плус ручно чишћење.

Три техничке основе

1. Континуирани нагиб од 13° („живи спрат“)

Под се непрекидно подиже на13 степениод штитника кабине до задњег врха. Када се дизалица укључи, гравитација обавља посао - терет се ломи и клизи у једном покрету. Нема копања. Без ударања чекићем. Нема преноса.

2. Би-Граде материјална стратегија: НМ400 + НМ450

Не користимо једну врсту челика за цело тело. Профил хабања није уједначен — тако да ни спецификација материјала не би требало да буде.

Ова комбинација је дизајнирана за руковање500кг+ громадапад са висине (НМ400 апсорбује удар) док под издржава континуирано хабање од повлачења (НМ450 је отпоран на хабање).

Захтеви за заваривање: НМ400 захтева претходно загревање на 150°Ц; НМ450 захтева строжију контролу параметара.

3. Пет-уздужни, девет-попречни скелет ребара

ФЕА симулације су показале да ломови напрезања обично почињу на завареним шавовима између пода и укрућења. Наш одговор: интегрисати носећу структуру у шкољку.

Спољни"пет уздужних, девет попречних" решеткасти дизајнделује као трусс, дистрибуирајући60+ тонамасе терета преко целе шине шасије. Ово спречава савијање „коре банане“ уобичајено код конкурентских производа.

Додатни функционални елементи дизајна

Предња надстрешница на 45°:Две сврхе — одвратити камење које падају од кабине и повећати капацитет ударца без подизања центра гравитације.

Ојачана задња ивица:Опремљен двоструко дебљом траком за хабање НМ450. Локације за рударење се обично повлаче уназад да би се очистиле депоније. Овај дизајн спречава деформацију задње ивице и одржава правилно заптивање ако су врата пртљажника опремљена.

Контрола квалитета + глобална испорука

Свако тело трпиинспекција магнетних честица (МПИ)пре пескарења и фарбања да би се открили недостаци шава испод површине. Термичка обрада након заваривања је стандардна.

испорука:Једноделна заварена конструкција. Контејнери са равним регалима или расуте посуде. Двокомпонентни епоксидни прајмер (заштита од корозије за поморски терет) плус полиуретански завршни премаз (отпорност на УВ зрачење).

Подршка на лицу места:Пружамо техничке смернице за прве инсталације.

Зашто је ово важно

Рударска индустрија троши милионе на хабајуће плоче и структуралне поправке. Али већина те потрошње се бави симптомима, а не основним узроцима.

Тешка каросерија рударског дампера приступамо као термо-механичком систему, а не само као челична кутија. Иста инжењерска дисциплина која контролише топлотни стрес у пећима са оловним оксидом сада се примењује на заварене шавове под ударним оптерећењима пута.

Проблем није у томе што се челик истроши. Заварени шавови прво покваре. А то је - у основи - проблем топлотног стреса.

Случајно смо провели последњу деценију учећи како да то решимо.
