Како разумети кодове модела пумпе? Водич за ДГ, Д, ЦК и друге серије центрифугалних пумпи

Када бирају индустријске пумпе, инжењери и тимови за куповину често се сусрећу са кодовима модела као што су ДГ, Д, ЦК, ЦД и друге комбинације слова.

За многе купце ова слова могу изгледати као једноставна имена производа. Међутим, кодови модела пумпе обично садрже корисне информације о серији производа, структурном дизајну или категорији примене.

Међутим, треба напоменути једну важну тачку: не постоји универзални стандард именовања за слова модела пумпе. Различити произвођачи могу другачије дефинисати сопствене серије производа. Стога, тачно значење кода пумпе увек треба потврдити кроз техничку документацију произвођача.

Овај чланак узима Хоризонталну вишестепену центрифугалну пумпу серије ДГ као пример да објасни како се кодови модела пумпе генерално разумеју и како се могу разликовати различите серије пумпи.

Шта значе слова у моделима пумпи?

Модели индустријских пумпи обично се састоје од слова, бројева и симбола. Слова обично означавају серију пумпе или структурну категорију, док бројеви често пружају информације везане за параметре пројекта.

на пример:

Хоризонтална вишестепена центрифугална пумпа ДГ серије

У овом моделу:

• ДГ представља серију пумпи
• Следећи бројеви, у зависности од произвођачевих правила именовања, могу представљати параметре дизајна као што су проток, висина или број фаза

Међутим, тачно значење варира између произвођача. Купци не би требало да суде о пумпи само по словима у називу модела. Комплетне спецификације производа и техничка документација су и даље основа за избор пумпе.

Шта значи „ДГ“ у пумпи серије ДГ?

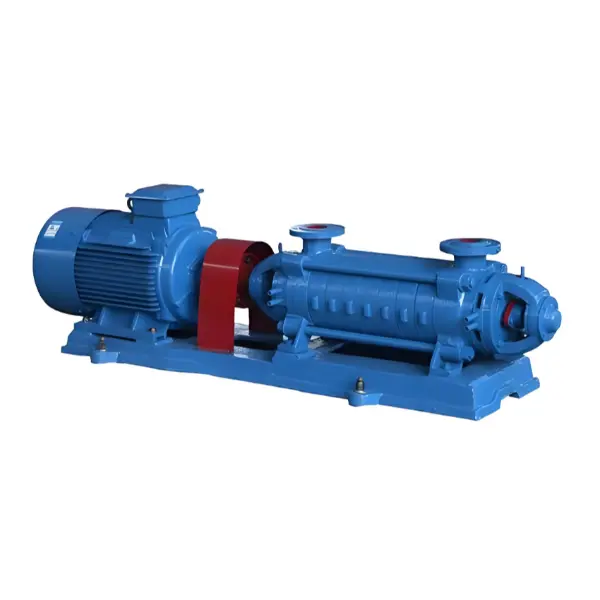

Хоризонтална вишестепена центрифугална пумпа серије ДГ је тип индустријске центрифугалне пумпе која има хоризонталну, једноусисну, вишестепену структуру.

Пумпа серије ДГ генерално укључује следеће структурне карактеристике:

• Хоризонтални дизајн инсталације
• Структура са једним усисом
• Вишестепени распоред радног кола
• Дизајн кућишта пумпе у секцији
• Компоненте ротора укључујући импелере и балансни диск

Пумпа серије ДГ је дизајнирана за преношење течности које не садрже чврсте честице и немају корозивна својства.

Према спецификацијама производа, применљиви опсег температуре течности је:

-20°Ц до 105°Ц

Улазни притисак треба да буде:

Мање од 0,6 МПа

Како разумети бројеве у моделима пумпи?

Поред слова, бројеви у моделима пумпи такође пружају важне информације.

На пример, неки модели вишестепених центрифугалних пумпи могу користити формате као што су:

ДГ46-50×6

У овој врсти формата именовања:

• ДГ — серија пумпи
• 46 — обично се односи на индикацију протока
• 50 — обично се односи на једностепену индикацију главе
• 6 — број степени пумпе

Међутим, различити произвођачи могу користити различите методе именовања.

Приликом избора пумпе, број модела треба проверити заједно са:

• Захтеви за проток
• Захтеви главе
• Карактеристике течности
• Радна температура
• Услови уградње

Зашто постоје различите серије пумпи?

Индустријске апликације имају различите оперативне захтеве. Произвођачи обично развијају различите серије пумпи на основу структуре пумпе, хидрауличког дизајна, метода заптивања и услова примене.

Структура пумпе

Различите серије могу имати различите структуре, као што су:

• Хоризонтални или вертикални дизајн
• Једностепена или вишестепена структура
• Различити начини усисавања

Сваки дизајн је развијен за специфичне захтеве примене.

Хидраулични дизајн

Унутрашњи хидраулични дизајн пумпе утиче на то како се течна енергија преноси.

Вишестепена центрифугална пумпа користи више радних кола распоређених на ротору, док једностепена пумпа користи једно радно коло. Структурна разлика утиче на то како је пумпа изабрана за одређени систем.

Дизајн заптивке осовине

Серија пумпи се такође може разликовати по распореду заптивања.

• Механичка заптивка
• Печат за паковање

Одговарајућа структура заптивања зависи од дизајна пумпе и радних захтева.

Која је разлика између пумпи ДГ и Д серије?

У многим традиционалним класификацијама пумпи, пумпе серије Д и ДГ су повезане са хоризонталним вишестепеним центрифугалним структурама пумпи.

Међутим, тачна разлика између Д и ДГ зависи од класификације производа произвођача.

Није тачно само претпоставити да је ДГ увек бољи од Д, или да су Д и ДГ потпуно различите врсте пумпи.

Шта ЦК значи у моделима пумпи?

За разлику од пумпи серије ДГ, ЦК није универзална скраћеница коју користе сви произвођачи пумпи.

Различите компаније могу користити ЦК као шифру серије производа за различите дизајне пумпи.

Када проверавају пумпу серије ЦК, купци треба да потврде путем:

• Каталог произвођача
• Спецификације производа
• Технички цртежи
• Описи производа

Тачна интерпретација зависи од сопственог система класификације произвођача.

Како брзо идентификовати праву серију пумпи?

Потврдите медијум за пумпање

Прва провера:

• Која течност ће се пренети?
• Да ли садржи чврсте честице?
• Да ли је корозиван?

На пример, пумпа серије ДГ је дизајнирана за течности без чврстих честица или корозивних својстава.

Проверите услове рада

Важни услови укључују:

• Температура течности
• Улазни притисак
• Системски захтеви

Разумети структуру пумпе

Пре него што изаберете пумпу, потврдите:

• Једностепени или вишестепени дизајн
• Хоризонтална или вертикална структура
• Тип усисавања

Прегледајте комплетне техничке информације

Назив модела пумпе је само први корак. Професионални избор такође треба да узме у обзир спецификације производа, техничке цртеже, радне захтеве и препоруке произвођача.

Зашто би купци требало да разумеју кодове модела пумпи?

Боља комуникација са добављачима

Познавање основног значења серије пумпи помаже купцима да јасније опишу своје захтеве.

Избегавајте нетачан избор

Разумевање класификација пумпи смањује ризик од избора пумпе само на основу изгледа или цене.

Лакше поређење производа

Купци могу ефикасније да упореде различите породице пумпи тако што ће разумети њихове структурне разлике.

Кодови модела пумпи као што су ДГ, Д и ЦК се користе за идентификацију различитих серија пумпи или категорија дизајна.

Хоризонтална вишестепена центрифугална пумпа ДГ серије представља дизајн пумпе са хоризонталном, једноусисном, вишестепеном структуром за преношење одговарајућих чистих течности под одређеним радним условима.

Међутим, само слова пумпе не могу утврдити да ли је производ погодан за одређену примену.

Исправан метод избора је процена комплетних радних услова, укључујући пумпани медијум, температуру, захтеве за притиском, услове уградње и техничке спецификације које обезбеђује произвођач.
